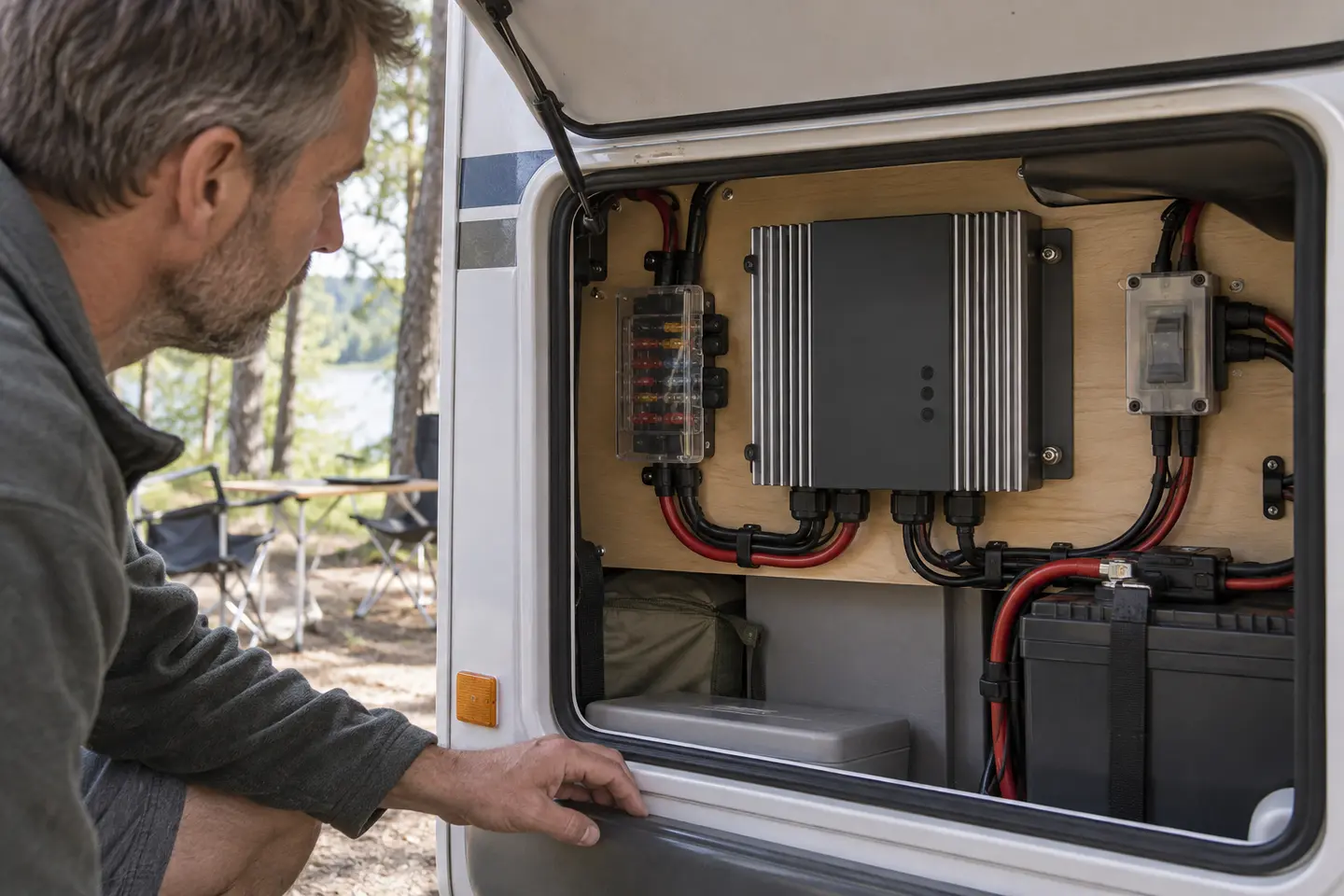

MPPT Nedir? Karavanda Ne İşe Yarar?

Kısa cevap: MPPT, güneş panelinin değişen ışık ve sıcaklık koşullarında en yüksek gücü verdiği çalışma noktasını izleyen ve bu gücü akünün ihtiyaç duyduğu şarj gerilimi ile akımına dönüştüren kontrol cihazıdır. Panel tarafı ile akü tarafının gerilimini birbirinden ayırabildiği için, örneğin daha yüksek voltajlı bir panel dizisinden 12 V sınıfı akü bankası şarj edilebilir; ancak Voc, kısa devre akımı ve çıkış akımı sınırları aşılmamalıdır.

MPPT’nin görevi “voltajı yükseltmek” şeklinde tek cümleye indirgenemez. Tipik karavan kurulumunda panelin daha yüksek gerilimde ürettiği gücü, dönüşüm kayıplarıyla birlikte aküye uygun daha düşük gerilim ve daha yüksek akım tarafına aktarır. Aynı zamanda akü kimyasına göre çok aşamalı şarj uygular.

MPPT üzerindeki sayılar ne demek?

“100/30” gibi model adları çoğu üründe PV gerilim sınıfı ve maksimum şarj akımıyla ilişkilidir; kesin anlam üreticinin veri sayfasından okunur.

Sadece “30 A MPPT” yazısına bakmak panel giriş sınırını göstermez. Voc, Isc ve nominal PV gücü aynı datasheet’te kontrol edilir.

MPPT kontrolcü: hesabı doğru kurmak

MPPT Nedir? Karavanda Ne İşe Yarar? hesabında elektriksel birimleri birbirinden ayırmak gerekir. Watt (W) anlık gücü, watt-saat (Wh) belirli sürede kullanılan enerjiyi, amper (A) akımı, amper-saat (Ah) ise belirli bir gerilimdeki elektriksel kapasiteyi anlatır. Ah değeri tek başına enerji değildir; nominal gerilimle birlikte okunmalıdır.

Çıkış akımı tahmini

Formül: Akü şarj akımı ≈ PV gücü × MPPT verimi ÷ şarj gerilimi

400 W × 0,96 ÷ 14,4 V ≈ 26,7 A.

Panel her an 400 W üretmez; kontrol cihazı akü doluluğu veya sıcaklık nedeniyle gücü kısabilir.

Soğuk Voc kontrolü

Formül: Dizi Voc, panel adedi ve negatif sıcaklık katsayısıyla en düşük tasarım sıcaklığında hesaplanır

İki seri panelin STC Voc değerlerini yalnız toplamak ilk kontroldür; soğuk düzeltmesi yapılmadan sınır kararı verilmez.

Sıcaklık katsayısı panel datasheet’inden alınmalıdır; evrensel yüzde kullanılmaz.

Maksimum güç noktası nasıl değişir?

Panelin akım-gerilim eğrisi ışınım ve hücre sıcaklığıyla hareket eder. Sahadaki sonuç, katalogdaki tek bir değerden çok bileşenlerin birlikte çalışmasına bağlıdır.

• MPPT belirli aralıklarla çalışma noktasını arar.
• Gölge birden fazla yerel güç noktası oluşturabilir.
• Akü gerilimi panelin ideal çalışma gerilimi değildir.
• Kontrol algoritması ve tarama davranışı modele göre farklıdır.

MPPT etiketi bütün kontrol cihazlarının gölgede aynı performansı verdiği anlamına gelmez. Kablo, sigorta ve bağlantı sınırları bu seçimin ayrılmaz parçasıdır.

MPPT aküyü nasıl korur?

Kontrol cihazı solar gücü kimyaya uygun şarj evreleriyle sınırlar. Doğru değerlendirme, önce yükü ve çalışma koşulunu tanımlamakla başlar.

• Bulk evresinde uygun akım sağlanır.
• Absorption voltaj ve süresi akü üreticisine göre ayarlanır.
• Float davranışı kimyaya göre değişir.
• BMS sinyali gerekiyorsa uzaktan kapama entegrasyonu kullanılır.

Varsayılan profil akü datasheet’iyle uyuşmadan bırakılmamalıdır. Karavanın kullanım biçimi değiştiğinde bu değerlendirme de yeniden yapılmalıdır.

Seri ve paralel panel etkisi

Bağlantı biçimi MPPT girişindeki gerilim ve akımı değiştirir. Buradaki amaç en büyük parçayı almak değil, ihtiyacı güvenli payla karşılamaktır.

• Seri bağlantı gerilimi toplar.
• Paralel bağlantı akımı toplar.
• Seride soğuk Voc sınırı kritikleşir.
• Paralelde kablo ve birleşme koruması büyür.

Topoloji tavan gölgesi ve kablo mesafesiyle birlikte tasarlanmalıdır. Bu nedenle son değer, kullanılacak ürünlerin güncel veri sayfalarıyla doğrulanmalıdır.

İzleme verisini okumak

MPPT uygulamasındaki tepe watt tek başına günlük yeterliliği göstermez. Bu başlıkta karar verirken tek bir etikete değil, sistemin tamamına bakmak gerekir.

• Günlük kWh/Wh üretim takip edilir.
• Maksimum PV voltajı sınır payını doğrular.
• Şarj evresinde geçirilen süre akü durumuna ipucu verir.
• Sık kesilme veya düşük verim gölge ve bağlantıyla karşılaştırılır.

Birkaç haftalık kayıt mevsimsel karar için tek günlük ekrandan daha değerlidir. Ölçüm sonucu varsayımdan farklıysa hesabı ölçüme göre güncellemek daha doğrudur.

Örnek kullanım senaryosu

400 W panel dizisi 70 V çalışma geriliminde yaklaşık 5,7 A panel akımı üretsin. MPPT bu gücü 14,4 V akü şarjına dönüştürdüğünde kayıplar hariç akım yaklaşık 27,8 A düzeyine çıkar. Güç yaklaşık korunurken voltaj düşer, akım yükselir; MPPT’nin temel dönüşüm faydası budur.

Akü neredeyse doluysa cihaz 27 A vermeyebilir; absorption veya float aşamasında akımı sınırlar. Kullanıcı bunu “panel çalışmıyor” diye yorumlamamalı, yük ve SOC ile birlikte okumalıdır.

Avantajlar ve dezavantajlar

MPPT seçimi verim yüzdesinden çok elektriksel sınırlar ve akü şarj uyumuyla yapılmalıdır.

MPPT kontrolcü: sık yapılan hatalar

1. 30 A değerini panel giriş akımı sanmak.
2. STC Voc toplamına soğuk düzeltme eklememek.
3. Maksimum PV gücüyle Voc sınırını aynı şey sanmak.
4. Akü profilini datasheet’e göre ayarlamamak.
5. Akü doluyken düşük solar akımı arıza saymak.
6. Seri/paralel topolojide gölge ve korumayı atlamak.

MPPT seçim tablosunda panel Voc, Isc, seri/paralel adet, en düşük sıcaklık, sistem voltajı ve akü maksimum şarj akımı bulunmalıdır.

Güvenlik ve uygulama sınırı

PV girişi akü kapalı olsa bile güneşte enerjili olabilir.

• Bağlama/sökme sırası üretici kılavuzundan uygulanır.
• PV ayırıcı ve sigorta gereksinimi topolojiye göre belirlenir.
• Aynı tip görünmeyen konektörler karıştırılmaz.
• MPPT aküye yakın ve havalandırmalı konumlandırılır.
• Kablo polaritesi enerji vermeden ölçülür.

Yüksek PV voltajı ve akü kısa devre akımı birlikte bulunduğundan kurulum yetkin kişi tarafından devreye alınmalıdır.

İlgili KapKaravan rehberleri

• karavan elektrik sistemi kurulum planı: bileşenlerin birlikte nasıl boyutlandırıldığını gösterir
• karavan güneş paneli rehberi: panel türü, tavan ve montaj kararlarını açıklar
• kaç watt güneş paneli gerektiği: günlük Wh tüketiminden panel gücüne geçişi hesaplar
• MPPT ve PWM karşılaştırması: kontrol cihazı seçimini kullanım koşuluna bağlar
• karavan aküsü seçimi: kapasite, kimya ve akım sınırlarını birlikte ele alır
• karavan aküsü şarj yöntemleri: solar, şebeke ve alternatör seçeneklerini karşılaştırır
• karavan elektrik tüketimi hesabı: cihaz listesini günlük Wh bütçesine dönüştürür
• güneş paneli hesaplayıcı: MPPT ile birlikte kullanılacak panel gücünü hesaplar

Sonuç

MPPT, panelin değişken maksimum güç noktasını izleyip enerjiyi aküye uygun şarj koşullarına dönüştürür. Seçimde yalnız amper değerine değil soğuk Voc, Isc, nominal PV gücü, akü profili ve şarj akımına bakın. Devreye alma sonrası günlük üretim ve şarj evrelerini ölçerek doğrulayın.

Sık sorulan sorular

MPPT açılımı nedir?

Maximum Power Point Tracking, Türkçe karşılığıyla maksimum güç noktası takibidir.

MPPT panel gücünü artırır mı?

Panelin fiziksel gücünü artırmaz; mevcut koşullarda erişilebilen güç noktasını izleyip enerjiyi uygun biçimde dönüştürür.

400 W panel için kaç amper MPPT?

Şarj gerilimi ve verimle çıkış akımı hesaplanır; ayrıca Voc, Isc ve üretici nominal PV sınırı kontrol edilir.

MPPT aküsüz çalışır mı?

Birçok model önce akü gerilimiyle sistem voltajını algılar. Aküsüz kullanım üretici açıkça izin vermedikçe yapılmaz.

MPPT ayarı AGM ve lityumda aynı mı?

Hayır. Absorption, float, sıcaklık telafisi ve BMS kontrolü akü kimyasına ve modele göre farklıdır.

MPPT gölgede çalışır mı?

Çalışır ancak enerji düşer ve kısmi gölge algoritmayı zorlayabilir. Performans panel bağlantısı ve cihaz algoritmasına bağlıdır.
